一、差压变送器工作原理
差压变送器是介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片,测量膜片是一张紧的弹性元件,随它两边的压力差产生相应位移,测量膜片的位移与差压成正比,很大位移0.1mm,由它两侧的电容板检测,再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制(4~20)mA DC输出信号。

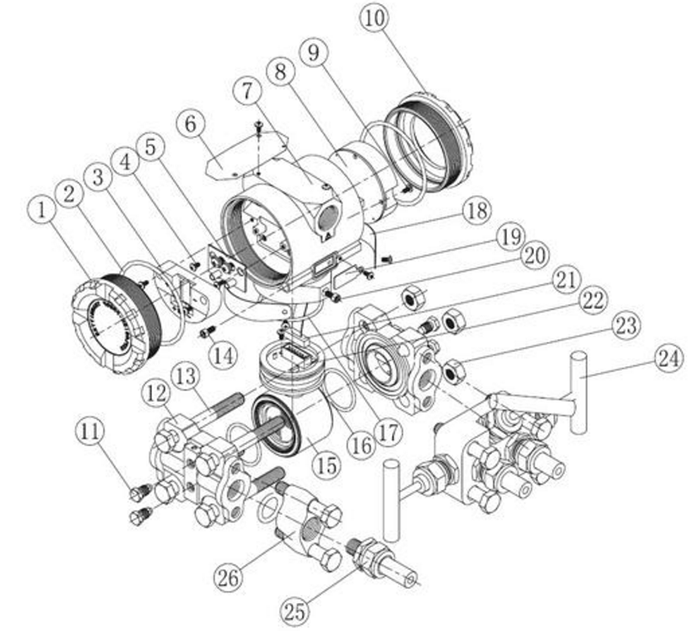

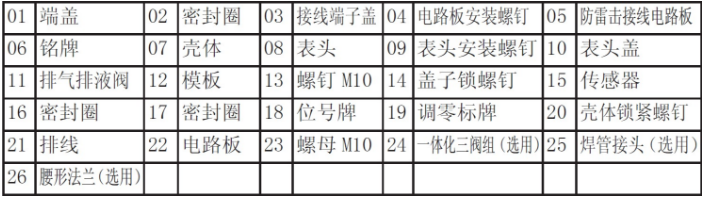

二、差压变送器结构组成
三、差压变送器特点
1、准确度高;
2、稳定性好;
3、二线制4-20mADC;
4、固体元件,接插式印刷线路板;
5、小型、重量轻、坚固抗震;
6、量程、低点外部连续可调;
7、正迁移可达500%;负迁移可达600%;
8、阻尼可调;
9、单向过载保护特性好;
10、无机械可动部件维修工作量少;
11、全系列统一结构,低部件互换性强;
12、接触介质的膜片材料可选;
13、防爆结构,全天候使用;
14、智能HART现场总线协议;
四、差压变送器性能参数
1、使用对象:液体、气体和蒸汽;
2、测量范围:0-0.06kPa至0-40MPa;
3、输出信号:4-20mA DC;
4、12-45VDC,一般为24VDC;
5、负载特性:与供电电源有关,在某一电源电压 时代负载能力(负载特性),负载阻抗 RL与电源电压VS关系式为:RL≤(VS-12);
6、指示表:LCD液晶或者LFD数码管显示;
7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6;
8、量程和低点:外部连续可调;
9、正负迁移:低点经过正迁移或负迁移后,量程、测量范围的上限值和下限值,均不能超过测量范围上限的**(智能型:量程比15:1) 很大正迁移量为很小调校量程的500%;很大负迁移量为很小调教量程的600%;
10、温度范围:放大器工作温度范围:-29~+93℃(LT型为-25~+70℃) 灌充硅油的测量元件:-40~+104℃ 法兰式变送器灌充高温硅油时:+15~+315℃,普通硅油:-40~+149℃;
11、静 压:1、4、10、25、32MPa;
12、温 度:相对湿度为0~**RH;
13、容积变化量:<0.16cm3;
14、阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调;
五、差压变送器技术参数
(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)
1、准确度:±0.1%(智能型)、±0.25%、±0.5%;
2、死区:无(≤0.1%);
3、稳定性:六个月内不超过很大量程的基本误差值;
4、振动影响:在任意轴上,振动频率为200Hz;
5、电源影响:小于输出量程的0.005%V;
6、负载影响:电源如果稳定,则负载没有影响;
7、安装位置影响:很大可产生0.24kPa 的低点误差;
