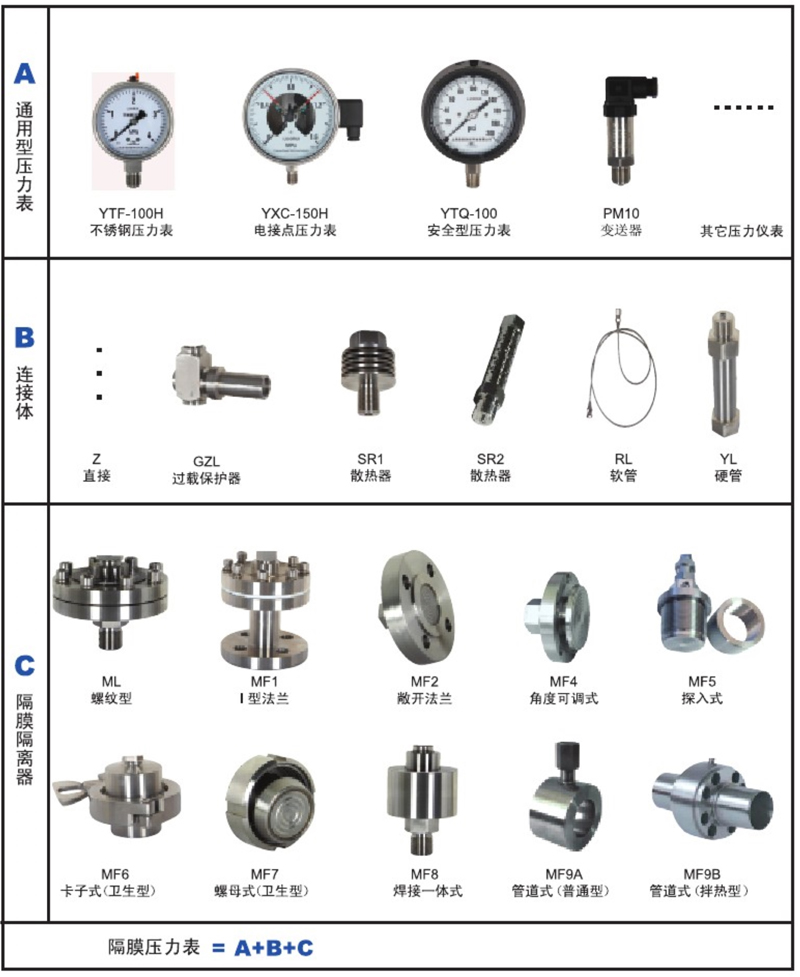

    一、隔膜压力表的组成

    由隔膜隔离器与通用压力仪表组成一个系统的隔膜表。

隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等。适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及避免测量介质直接进入通用型压力仪表和仿制沉淀物积聚且易清洗的场合。

    隔膜压力表主要的用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程流体流量介质压力用。

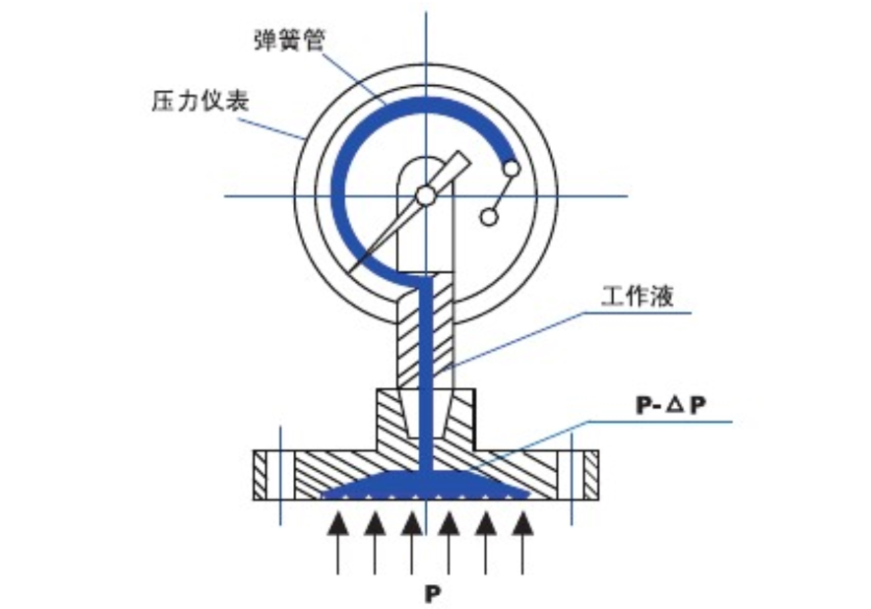

    二、隔膜压力表的原理

    由隔膜隔离器与通用压力表组成，通过专用设备将弹簧管抽成真空，并冲入灌充液，用膜片将其密封，当被测介质的压力P作用于隔膜片，使之发生形变，压缩系统内部填充的工作液，使工作液形成一个与P相当的△ P，借助工作液的传导使压力表中的弹簧管的自由端产生弹性形变位移，与之相配的压力仪表工作原理显示出被测压力值。

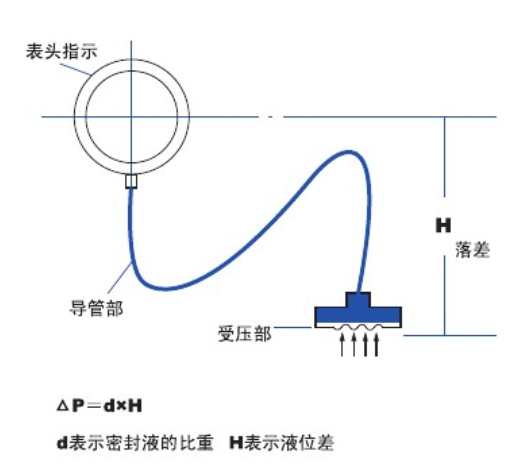

 三、构成示意图

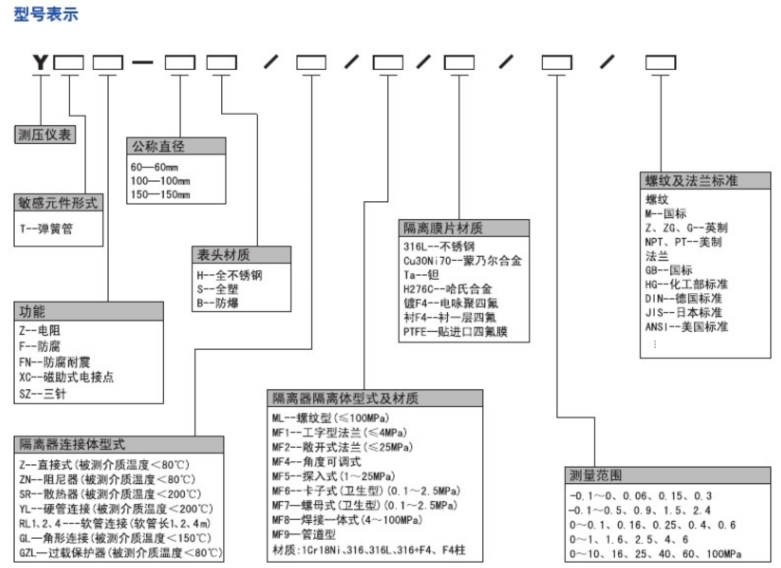

四、型号表示

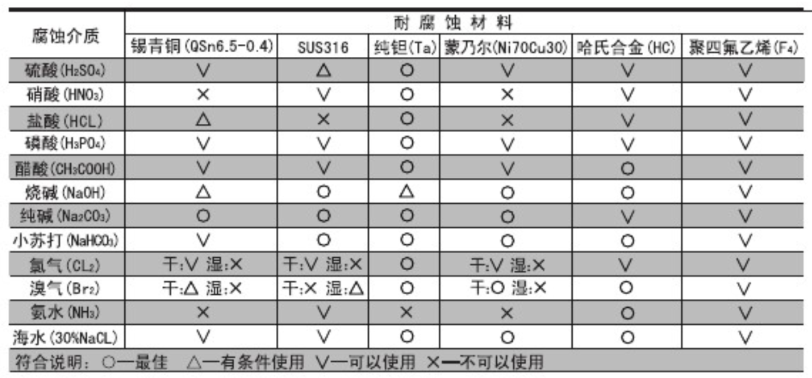

   五、隔膜片耐腐蚀的选择

六、使用注意事项

1、隔膜压力表安装位置须***与压力表使用说明书注意事项中安装位置相对应。

    2、压力表应按照被测介质的性质来选择合适的接口形式、膜片材质、垫片材料，使用在有强烈振动和介质压力脉冲的场合，要配用抗震型压力表。在带压投运压力表时，应缓慢、均匀打开一次阀门。
