UHZ -SS 磁翻板液位计说明书

一、基本原理

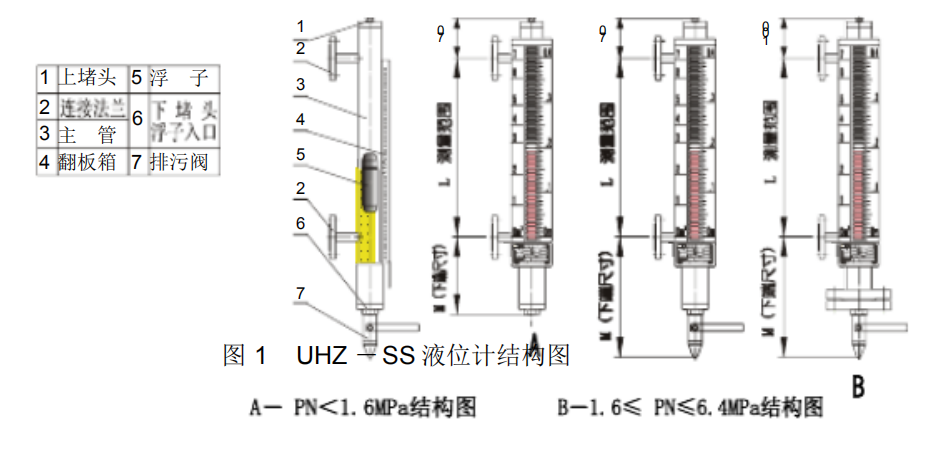

    UHZ-SS翻板式就地显示磁性浮子液位计是UHZ系列液位计中常用、基本的型式。它主要由主管、磁性浮子与翻板液位指示器等组成，见图1。

    主管通过法兰与储罐 连接，翻板指示器用抱箍捆绑在主管外上。磁性浮球装在主管内，随液位上下升降， 磁感应使管子外边指示器内翻板片跟随翻转。翻板片正面为白色，反面红色，储罐中 无液体时翻板片显示为白色，当液位上升，翻板片受管子内部上升的磁性浮球吸引翻转180 度变为红色，反之，液位下降，浮球下落，磁性感应使色片反过来转动180 度 后复位成白色，所以正常工作状态下，翻板液位指示面板上显示有液体部分为红色，无液体部分为白色 。翻板指示器与液体完全隔离，拆装 方便，安全可靠。整个液位计无任何易碎件，坚固耐用。且整个液体高度指示过程为 磁感应运动后双色显示高度变化，无需通电，安全可靠，可长期使用而无需维护！

二、基本结构

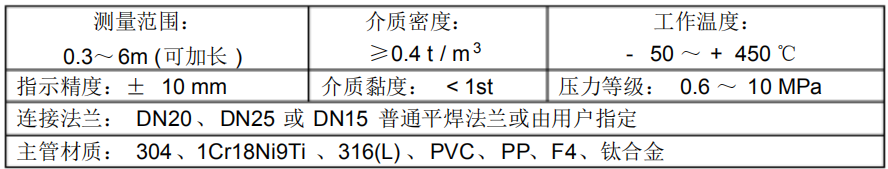

三、主要技术指标

四、安装

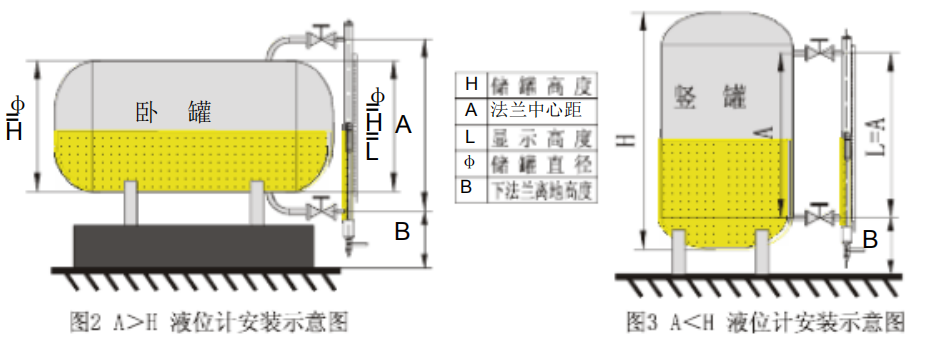

1、安装前应清除容器内的垃圾，是法兰对接处的铁磁性垃圾，以免铁屑等磁性物质随液体流入液位计，吸附在磁性浮球上阻碍磁性浮球的正常运动。安装如 图 2、图 3 所示。

2、为防止运输途中丢失磁性浮球，浮球出厂已安装在液位计管子内部， 安装步骤如下，打开液位计底部的浮球安装入口，按照浮球上的箭头方向 ( 箭头朝上 ) 将浮子装入液位计，上紧螺丝。后期维护时还可以根据浮球重的一头即有磁性吸力 的一头朝上塞入安装。

  3、 在液位计与贮槽之间一般均应安装球阀或截止阀 , 以便检修与更换液位计。

 4、 安装液位计需要把液位计拿在手里稍微倾斜抖动一下，使管子里面的磁性浮 子慢慢往复运动一次，把面板颜色全部翻转成白色再安装，这样在 调试的时 候，液位进去后会慢慢上升翻转成红色， 也可以用附带的调整棒复位指示器颜色。

5、 翻板指示器松绑后可在 270°范围内任意旋转，调节安装角度后固定。以方便监 测人员观察！
